R&D 거래소

겨울철 노면 결빙예측 및
융설액 자동분사장치

겨울철 융설액 자동살포 장치로서 기상 정보를 수집, 저장할 뿐만 아니라 결빙이 예상되는 지역과 눈이 내리는 지역에 대하여 융설액을 살포함으로써 겨울철 미끄럼 사고를 대비하기 위한 시스템

01
기존 기술의 문제점

기존 융설액 분사장치

  • 주기적인 교체 및 유지보수 필요
  • 결빙 후 융설액 살포하여 겨울철 안전사고 예방에 효과적이지 않음

02
차별성 및 효과

차별성

친환경 제설액을 사용하는 예측형 결빙 방지 시스템기술

기술적 효과

노면 결빙 방지 시스템
  • 노면결빙 예측 및 강설 감지 시스템에 적용된 노면상태 판정 알고리즘에 근거하여 융설 시스템이 가동될 수 있는 제어 기법 개발
  • 개발된 친환경 융설액의 효과에 따라 정량적으로 분사량을 제어할 수 있는 기법 개발
결빙방지시스템 국산화
  • 국내 최초 자사 기술로 결빙방지 시스템 개발

경제/산업적 효과

시스템기술 구입비 50% 이상 절감
  • 국산화 개발로 인해 기존 수입 사용하여 고가의 제품보다 50%이상 저렴함
국내 도로안전 증진, 해외 시장 진출 가능
  • 기존 도로시설 및 신설 도로, 교량에 적용 가능
  • 관공서 및 대기업에 수주 가능
  • 국내 경쟁력 기반 해외 기술수출 가능

03
기술 활용 실적 및 기술 내용

기술활용 실적

인천 부안고가교 현장적용 전경
  • LG전자 v-ens 인천캠퍼스 신축공사 외 7건 시공 완료(서브원)
  • 의정부 밀락 2지구 BRT 사업 기본 및 실시설계 (롯데건설)
  • 인천 부안고가교 재가설공사 실시설계 (남해종합개발)
  • 대전 동서대로(광로 2-10호선)도시계획시설 개설사업 (계룡건설산업)
  • 국도 59호선 막동-마평 도로건설공사 (효성)
  • 장암고가교 (의정부시)
  • 유치~이양 (전라남도)
  • 강릉~옥계 일반산업단지진입도로 (강릉시)

기술 내용

기존기술 대비 성능비교 (좌:기존기술, 우: 개발기술)
자동 융설액 분사 시스템
  • 강설 감지 센서를 통한 강설 여부 자동 판단, 노면에 눈이 쌓이기 전 자동으로 제설액 분사함
  • 노면 감지 센서를 통한 비강설 시 노면 결빙 여부 자동 판단, 자동으로 제설액을 분사하는 기술
  • 설치된 모든 분사노즐에 대하여 제설액의 분사거리가 일정하게 하는기술
  • 노면을 따라 설치된 수십여 개의 분사노즐을 순차적으로 분사하거나 선택적으로 분사하는 기술
  • 제설제의 적정량 분사를 위한 분사량 제어 기술
  • 현장 점검 및 유지관리를 용이하게 하는 터치화면을 포함한 제어시스템 기술

04
수요처

수요기관 적용처
  • 국내외 도로 융설액 분사장치 제조 社
  • 지자체 등 도로관리기관
  • 국내외 고속도로 및 지방도로 융설 분야

05
권리현황

국내 등록특허 2건

발명의 명칭 출원/ 등록번호 비고
융설액 분사 경계블록 및 이를 포함한 융설액 분사 경계블록 시스템 기술 10-1280979 등록
미세각도로 정역회전이 가능한 융설액 분사장치 기술 10-0980361 등록

국토교통부장관 표창장 수여: 국토교통연구개발 성과 중 우수성 입증

06
추가기술정보

기술분류
도로교통시설>교통시설기반기술도로>
도로시설
시장전망
  • 세계 융설액 분사 시스템 시장규모 73조 740억 원
  • 국내 융설액 분사 시스템 시장규모 1조 3,400억 원
기술수준
  • 기술 개념 확립
  • 연구실 환경 검증
  • 시제품 제작
  • 실제 환경 검증
  • 신뢰성 평가
  • 상용품 제작
  • 사업화
기술문의
㈜리트코
이승환(031-884-9832)
stack-lee@hanmail.net
총괄문의
국토교통과학기술진흥원 성과활용실
Tel. 031-389-6363
techbiz@kaia.re.kr

건물의 지진피해 최소화를 위한 이중마루와
통신설비의 내진 및 면진기술

지진발생 시 건물의 흔들림에도 진동의 전달 및 피해를 저감시켜 사회적 혼란 및 경제적 손실을 막을 수 있는 내진보강형 이중마루기술 및 정보통신설비의 면진장치 기술

01
기존 기술의 문제점

정보 통신설비에 대한 대책 미비

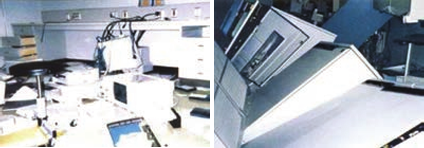

  • 일반 이중마루의 경우 지진발생 시 전도에 의한 상부 탑재 설비의 손상 및 기능 정지 예상

통신 설비에 최적화된 면진기술 부족

  • 건물에 대한 면진설계 대비, 기기·설비에 대한 면진기술 개발 부진

02
차별성 및 효과

차별성

내진 보강기술 및 통신설비에 최적화된 면진기술

기술적 효과

내진성 및 안전성 확보
  • 비구조 요소로 지진대책이 미비한 이중마루의 내진보강기술 확보
  • 정보통신설비의 내진성능 확보
  • 800gal 지진에 대한 안전성 확인
타용도 설비 적용 가능
  • 기술 활용 폭이 넓어 원전, 문화재, 송배선 등의 설비에 적용 가능

경제적 효과

가격 절감 (외산제품 대비 약 17%)
  • 크기 300*900(mm) 기준 면진테이블 가격 비교시, 국내 볼베어링방식 대비 1.5%, W사 대비 16.6%의 가격 절감 효과

03
개발현황 및 기술내용

시공실적

  • 부산대학교 지진방재센터 실증실험 완료(’13.05)
  • 내진이중마루 : 원자력연구원 하나로 제어실, 과천시청, 안산시청, 한국전력거래소 전산실, 핵안보교육훈련센터
  • 면진테이블 : 한국전력거래소 전산실, 성남시 재난상황실, 안양시 재난상황실, 충주시 재난상황실

기술 내용

일반 이중마루 진동대
  • 진동대 시험에 의한 내진성능평가
    • 패널탈락 및 전도에 의한 붕괴발생
    • 상부 비구조요소 및 설비손상발생
면진 테이블 진동대
  • 800gal에 대한 가속도 80~90% 저감기술확보
  • 상부 통신시설 기능 유지 확인
면진이중마루 내진성능 시험
  • 800gal에 대한 가속도 80~90% 저감기술확보
  • 통신시설 기능 유지 확인
모듈단위 면진이중마루의 진동대 시험
내진 이중마루 진동대
  • 800gal 지진에 대한 안전성 확인
  • 이중마루의 내진성능 확보
가운데: 실험후 지주 및 베이스용 전경 /
우측: 실험후 헤드 및 접합부

04
수요처

수요처 적용처
  • 기능유지가 필수인 관공서
  • IDC센터, 전산실 및 관련社
  • 지자체 재난상황실
  • IDC센터, 전산실 등

05
권리현황

국내 특허출원 8건(등록 8건)

대표특허

발명의 명칭 특허번호 비고
진동저감장치 10-0787494 등록
내진헤드가 구비된 액세스플로어 지지구조 10-1111699 등록

06
추가기술정보

기술분류
시설물안전·유지관리기술> 달리 분류 되지 않는 시설물안전·유지관리 기술
시장전망
  • 세계 내진관련시장, 2015년 시장규모 20억 달러 예상
  • 국내 내진관련시장의 경우 2015년 90억 원 예상
기술수준
  • 기술 개념 확립
  • 연구실 환경 검증
  • 시제품 제작
  • 실제 환경 검증
  • 신뢰성 평가
  • 상용품 제작
  • 사업화
기술문의
㈜에코닝
서대원(031-732-3702)
dwseo@econing.co.kr
총괄문의
국토교통과학기술진흥원 성과활용실
Tel. 031-389-6364,6417
techbiz@kaia.re.kr
