1. 건축과 도시구조

수공간은 하마비라는 새로운 도시단지를 형성하게 했다. 이곳은 호수주변에 세워진 마을로써 계획은 1980년대로 거슬러 올라간다. 구산업시설과 항구를 현대도시로 전환하는 것으로 물과 생태친화적인 해결책으로 단지를 조성해 매년 전 세계에서 13,000명의 방문객을 불러들인다. 하마비는 약 26,000세대가 거주하고 전체 36,000명이다. 그리고 2018년에 완공한다.



건축과 도시개발

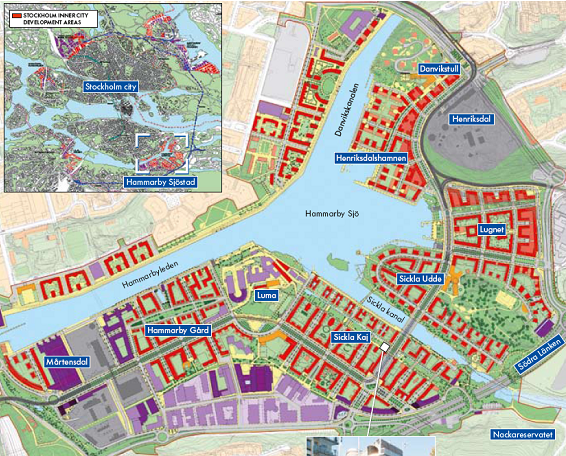

하마비는 스톡홀름에서 가장 큰 프로젝트로 스톡홀름의 시내에서 확장하는 개발형식이다. 확장은 교통장애물을 제거하고 구산업시설과 항만시설을 처리해야하고 새로운 목적에 맞게 막대한 인프라개발을 요구한다. 하마비는 스톡홀름의 성장링으로, 현대 세미 오픈블럭 도시로 더욱 현대적이고 오픈 계획형식으로 닫히고 전통적인 시내와 콤비를 이루도록 했다. 시내 거리 사이즈, 블록 사이즈, 빌딩높이, 밀도, 혼합기능이 하마비에 새로운 오픈, 워터프론트조망, 공원, 자연광과 함께 통합되었다.



2. 새로운 물의 도시

제한된 빌딩깊이, 후퇴선, 중층, 큰 발코니와 테라스, 큰창문, 평지붕, 물빛에 색이 변하는 입면은 지속가능한 재료 유리, 석재, 나무, 강철과 함께 현대건축의 다양한 적용을 구체화했다. 교통과 서비스는 3km 해안을 따라 공원과 산책로 수공간과 공원은 서로 안락한 생활을 영위하도록 조성되었다. 하바비 Sjo 호수주변으로 공원, 산책로, 선창이 놓여 있고 지역의 중심에서 수공간은 도시의 파란눈으로 시각적인 공원으로 구성된다. 그리고 물에 면한 높은 건물은 클래식 도시스타일와 대규모 상업시설과 쭉 뻗은 수공간과 함께 어우러져 있다.





Sickla Udde의 주변과 Sickla kanal은 더욱 친근하고 소규모로 자연해안과 함께 계획되고 건물의 사이즈는 점차로 해안을 향하면서 작아진다. Sickla Kaj의 아파트는 더욱 도시적인 스타일이다. 대규모 다목적 빌딩이 큰 도로를 따라 놓여있고 반면 소규모로 건물의 마당 전후로 붙어 있다.



하마비 Gard는 렌즈모양의 공원과 새롭게 조성된 수영장 주변으로 건물군을 밀도있게 형성하고 있다. 하마비의 연안의 Lugnet는 워터프론트 테라스의 근거지이다. 데크, 페르골라 덩굴, 특별한 식재공간으로 큰 도로를 접하고 있다. Lugnet는 또한 주변의 다른 건물높이의 두 배에 해당하는 격자형의 아파트가 특징적인 지역이다.

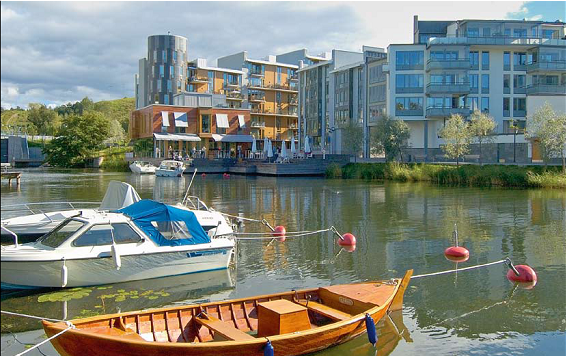

Henriksdalshamnen 항구는 하마비에서 계획된 지역에서 마지막으로 조성된다. 무엇보다 소형선박들이 정착할 수 있는 항구시설이 구비되고 레스토랑, 휴게시설이 계획되어 넓은 수공간을 만끽할 수 있다.





3. 공공교통의 중심, 문화와 자연에 근접

과감한 투자를 통한 대중교통은 생태 친화적인 도시지구를 조성하는 핵심으로 거주자와 근로자의 80%가 대중교통과 자전거, 보행을 통해 이동하도록 했다. 환경친화적인 적용은 그린공간, 보행로, 몇몇 대형공원, 갈대공원 등을 조성하게 했다.



트램, 페리, 카풀

트램은 하마비 중심단지를 지나고 잘 디자인 된 버스는 곧바로 스톡홀름의 시내와 연결되어있다. 해상교통인 페리는 이른 아침부터 늦은 밤까지 운행하며 여름에는 스톡홀름 시내까지 운행한다. 거주자와 근로자의 약 910명이 제안에 의해 총 46대를 갖고 카풀제도가 이용되고 있다. 전기 자동차는 인포메이션 센터빌딩에서 충전을 할 수 있도록 했다.



하마비에서 서비스

이 마을은 유치원과 의무레벨학교, 실버타운, 건강검진시설이 지구의 중앙에 위치해 있다. 상업서비스는 점차로 확대되어 슈퍼마켓 뿐만 아니라 다른 상업 아율렛과 같은 다양한 시설이 분포한다. 항구주변에는 100대 이상의 소형보트가 정박하고 그 뒤로 80채의 주택이 지어져있다. 스포츠센터가 떡갈나무가 우거진 경사진 지역에 놓여있다. Sickla는 뛰어난 수영장이 있다.



단지안에는 도서관, 문화와 연극 센터, 교육시설, 문화활동공간은 주로 아이들과 청소년을 중심으로 제공되고 있다. 오래된 디젤공장은 연극공간, 도서관, 콘서트와 문화 워크샵으로 이용되고 있다. 그리고 아파트와 상업건물을 포함한 단지내 모든 시설들은 시의 장애인정책에 따라 무장애 공간으로 계획되었다.





4. 새롭고 통합된 환경 해결책_상하수도, 쓰레기, 에너지

스톡홀름시는 단지의 건물, 설비시설, 교통의 환경성능을 강조했다. 특별한 환경 프로그램은 1990년대 지어진 지역과 비교해서 절반의 환경발자국을 남기는 것이 모표이다. 단지의 환경 요구사항은 완전히 새로운 환경해결책을 공급한다. 그리고 하마비 프로젝트는 행정당국의 특별 운영팀 공무원에 의해 새로운 방법론을 개발하여 프로젝트를 진행하고 있다. 이 작업은 상호협조를 기초로 다뤄지고 결정 진행은 빠르게 내리며 전체 프로젝트는 매우 부드럽게 진행한다. 계획진행은 독특하여 각각의 아이디어들이 모두에 의해 공감되어 새롭고 통합적인 환경해결책을 마련하도록 이끈다.



하마비는 자체적으로 에너지, 쓰레기, 수자원과 하수를 사용한 환경해결책을 제시한 모델이다. 스웨덴 무역협회가 하마비 Sjostad 개발에서 얻은 경험을 기초로 지속가능한 마을을 위한 모델을 개발했고 www.symbiocity.org에서 자세한 내용을 접할 수 있다.

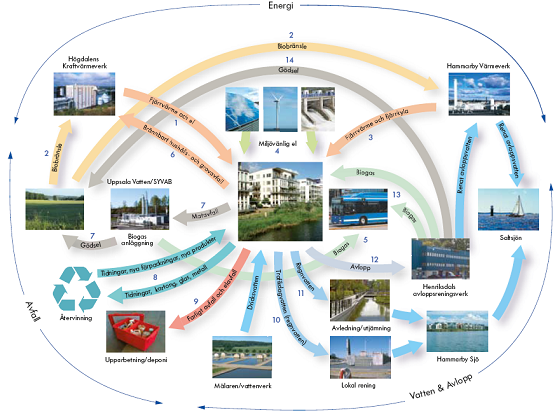

하마비 모델

에너지

1. 가연성 쓰레기는 지역난방과 전기를 발생시키는데 사용된다.

2. 바이오연료는 지역난방과 전기를 발생시키는데 사용된다.

3. 지역난방과 냉방은 중수도를 사용하여 생산한다.

4. 태양에너지는 전기에너지로 전환하거나 급탕을 위해 사용된다. 전기는 Good Environmental Choice 라벨를 획득해야한다.

5. 바이오가스는 하수도 슬러지와 음식물쓰레기로부터 추출한다.



쓰레기

6. 가연성 쓰레기는 지역난방과 전기를 발생시키는데 사용된다.

7. 음식물 쓰레기는 바이오가스를 생산을 위해 생물분해를 한다.

8. 재활용될 수 있는 모든 재료(신문, 카드보드, 유리, 금속 등)는 재활용을 위해 보낸다.

9. 위험한 쓰레기와 전기 쓰레기는 재활용되거나 매립지로 전달된다.



수자원과 하수

10. 거리로부터 우수는 지역적으로 다루어지고 하수처리장을 거치지 않게 한다.

11. 마당과 지붕으로부터 우수는 하마비 연못으로 흐르도록 한다.

12. 하수는 처리되고 지역난방과 냉방의 생산에 도움이 되도록 한다.

13. 바이오가스는 생물분해가 된 하수 슬러지로부터 추출한다.

14. 생물 분해된 하수 슬러지는 비료로써 사용된다.



환경 해결책- 쓰레기

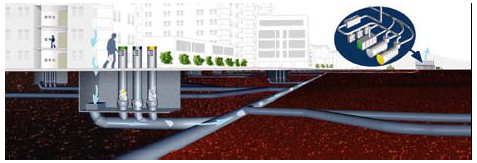

쓰레기는 오늘날 자원으로 재활용을 통해 새로운 제품을 만들 수 있다. 쓰레기 운영은 개별, 블록, 지역을 근거로 3갸지로 나눌 수 있다. 개별은 음식물 쓰레기, 종이류, 병류와 같이 분리수거를 말한다. 블록은 재활용실을 이용하여 대량의 쓰레기와 전기쓰레기를 모으는 대용량 공간을 말한다. 지역은 페인트, 용해제, 배터리, 화학쓰레기와 같은 위험한 쓰레기는 분류되어 지역 수거기에서 다루어진다. 자동집하시설이 지하에 파이프를 연결하여 설치되어 있다. 쓰레기는 진공흡입을 통해 중앙집하시설로 모아지는 앞선 제어시스템으로 분리된 쓰레기가 다양한 컨테이너로 모아진다. 그러면 쓰레기차가 각 지역을 돌려 회수할 필요 없이 컨테어너만 가져가면 쓰레기회수처리가 간단히 가능하다.



환경 해결책- 에너지

하마비의 거주지는 주민들이 필요하는 에너지를 발전하는데 사용되는 연료의 50%를 생산할 것이다. 다루어지는 오수와 쓰레기는 난방, 냉방, 전기, 바이오가스의 생산에 사용되고 태양전지와 패널과 같은 새로운 에너지기술도 사용될 것이다.





지역 난방과 냉방

Hogdalen 열병합 발전소는 지역난방과 전기를 생산하기위해 가연성 쓰레기를 사용한다. 반면 하마비 난방발전소는 지역난방 생산을 위해 Henriksdal 오수처리장으로부터 처리된 오수에서 열을 사용한다. 냉각된 오수는 하마비 Sjostad와 전체 지역에 지역냉방 네트워트에서 순환하면서 물을 냉각시킬 수 있다.



바이오가스와 비료

음식물 쓰레기와 하수 슬러지는 바이오가스를 생산하기위해 생물분해되고 각각 스톡홀름 시티버스나 비료로 사용된다.



태양전지, 태양패널

태양 에너지는 태양전지에서 전기에너지로 전환된다. 태양전지는 몇몇 입면과 지붕에 설치된다. 태양전지로 생산된 전기는 빌딩의 공동지역에 사용되는 공간에서 사용된다. 390㎡의 태양패널은 Viken 블록의 지붕에 설치되고 연간 건물의 급탕에너지의 반을 생산하면서 물을 데우는데 태양열이 사용된다.



환경 해결책- 물과 하수

하마비의 환경목표 중에 하나는 물의 소비를 반으로 줄이는 것이다. 스톡홀름 거주자는 하루에 1인이 200리터의 물을 소비한다. 100리터 소비를 목표로 지금은 에코 친화적인 설비시스템으로 약 150리터까지 줄일 수 있었다.



하수의 정화는 다른 목표이다. 환경적으로 위험한 물질은 줄여져야하고 또한 하수 슬러지를 재활용하여 농업분야에 기여하여야한다. 해로운 물질의 수준은 50%까지 절감되고 인의 95%는 분리되어 농장에서 사용할 수 있다.



하바비에서 600명에 상당한 하수를 위한 테스트처리공장, Sjostadsverket은 새로운 기술을 평가하기위해 건설되었다. 4개의 처리과정 라인은 화학, 물리, 생물학적인 과정을 사용하여 테스트된다. 하수는 독점적으로 생활하수로부터 와서 지역처리장으로 보내지고 산업용수로부터 공급되지 않아 함유된 오염도가 최소한이다.



오수 슬러지로부터 바이오가스

처리장으로부터 하수슬러지는 생물분해되고 바이오가스는 추출된다. 대부분 환경친화적인 연료로 유용한 바이오 가스는 하마비에서 버스와 약 1,000가스 스토브에 의해 사용된다. 슬러지는 비료로써 사용된다.



우수

우수, 해빙수는 모두 지역적으로 처리된다. 도시블록으로부터 우수는 토양에 침투되어 필터링되고 Sickla Kanal, Hammarby Kanal or Danvikskanal로 연결된다. 마당, 대다수 소형 그릴로부터 물을 처리한 우수는 예술가에 의해 다자인된 물사다리를 통해 하마비 Sjo로 운반된다. 도로의 우수는 공개형 계페형 처리장에서 처리되고 하마비 Sjo로 운반된다.

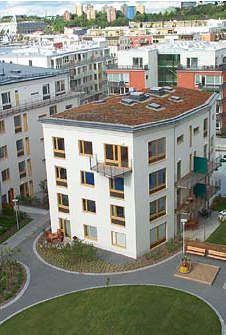

녹화지붕

몇몇 건물에서 눈에 띄게 세듐이 식재된 녹화지붕은 우수를 집수, 지연, 흐르게 디자인되었다. 식물은 열보온을 돕고 동시에 타운내에서 살아있는 녹지공간을 마련한다.
