본 보고서는 최신의 열교저감 기술에 대한 매우 실무적인 정보 제공을 위해 작성되었으며, 각 부위별 상용화되어 있는 실제 제품을 중심으로 기술하고 있다.

？？건물 외피용 열교차단재

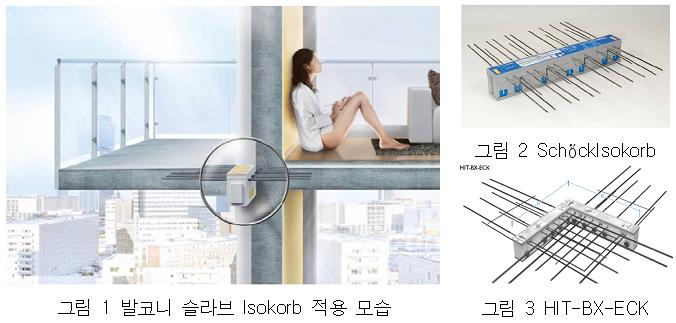

발코니 슬라브와 같이 건물 외피부분에서 단열재가 끊기는 부위는, 해당 부위에 구조재 겸 단열재 역할을 하는 제품을 적용하여 열교를 줄일 수 있다. 본 보고서에서는 상용화된 제품으로 Sch？ckIsokorb와 Halfen HIT balcony connections를 소개하고 있다. Sch？ckIsokorb은 단열재, 스테인리스 스틸 등으로 구성되어 있으며, 철근 콘크리트와 콘크리트 사이, 철근 콘크리트와 스틸 사이, 스틸과 스틸 사이, 나무와 콘크리트 사이에 모두 적용가능하다. 또한, 시뮬레이션 결과 Isokorb 적용 시 선형열관류율이 0.94W/mK에서 0.2W/mK로 줄어들어 열교저감 효과가 뛰어난 것으로 나타났다.

？？지하 접합부위용 열교차단재

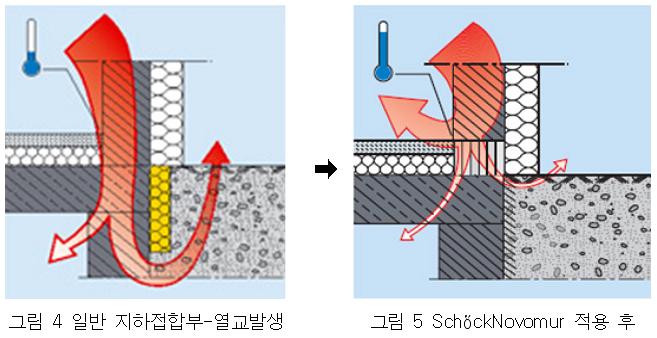

지하실에서 상부 벽체로 연결되는 부위는 아래 그림과 같이 단열재가 끊기면서 열교가 발생하게 된다. 이러한 부위는 지하실 천장 슬라브와 상부로 연결되는 벽체사이에 Sch？ckNovomur 또는 Puren Insulation Bridge 등과 같이 구조재 및 단열재 역할을 동시에 하는 제품을 적용하여 열교저감이 가능하다. Sch？ckNovomur 제품은 경량콘크리트와 폴리스티렌 폼으로 구성되어 있으며, 강도는 6N/㎟(단독주택 용) 또는 20N/㎟(공동주택 용)이 있다.

？？벽체 열교저감을 위한 단열재

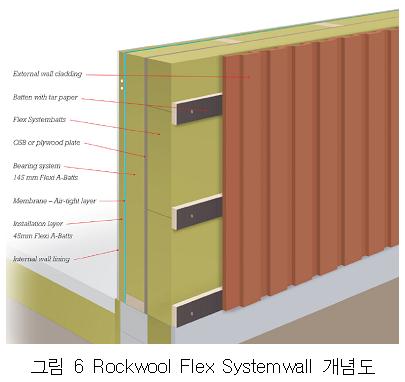

일반적으로 외단열 시공은 ‘건물 외벽에 앵커(또는 레일) 고정 -> 앵커(또는 레일) 사이사이에 단열재 시공 -> 외장재 마감’하는 방식으로 이루어지는데, 이러한 방식은 앵커(또는 레일) 부위에서 단열재가 끊기기 때문에 해당 부위에서 열교가 발생하게 된다. 이에 대한 대책으로 본 보고서에서는 Rockwool Flex Systemwall을 소개하고 있다.

？？창호 접합부위 열교저감 기술

창호 프레임과 외벽 접합부위는 열교가 가장 많이 발생하는 부위로, 일반적으로 단열재를 겹쳐 시공함으로서 열교현상을 줄여왔다. 그러나 이러한 방식은 단열재의 두께를 증가시킴으로서 마치 건물에 좁고 깊은 구멍이 난 것처럼 보이는 arrow-slit architecture를 양산하게 된다. 이에 본 보고서에서는 열교현상을 줄이면서 건물외벽이 두꺼워지는 것을 방지할 뿐만 아니라 더 많은 주광확보가 가능한 KnaufGips KG의 light wedge라는 시스템을 소개하고 있다.

？？이중창 또는 삼중창을 위한 스페이서

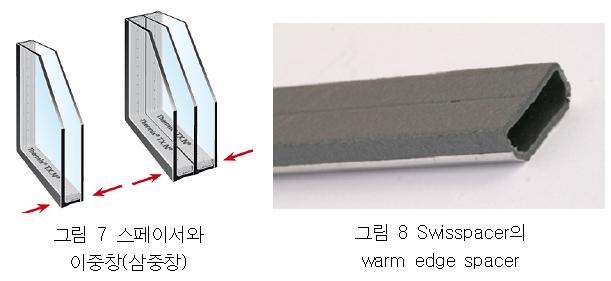

최근 low-e 코팅, 아르곤, 크립톤 주입, 삼중창 등 다양한 고성능 창호가 생산되고 있으나, 유리 가장자리(edge, 프레임과 유리가 만나는 부위) 부위의 열교현상은 여전히 고성능창호를 위한 숙제로 남아있다. 이중창 또는 삼중창에서 유리와 유리를 연결하는 부재(아래 그림 붉은 화살표 부위)를 스페이서라 하는데, 일반적으로 스페이서는 열전도가 매우 빠른 알루미늄이 사용되어 왔다. 이에 본 보고서에서는 알루미늄 대신 스테인리스 스틸이나 목재 등 열전도가 낮은 재질을 사용하면서도 강성을 보강한 Thermix와 Swisspacer의 warm edge spacer를 소개하고 있다. 또한, 각 제품별 성능(알루미늄 스페이서를 적용한 목재 프레임 선형 열관류율 : 0.08W/mK, Thermix의 warm edge spacer를 적용한 목재 프레임 선형 열관류율 : 0.041m/wK 등)도 함께 소개하고 있다.
